マニュアルリセット
CBM-200
    シリーズ



オートリセット
CBY-100
     シリーズ


  • 遮断するとボタンが飛ひ出し、遮斷されたことを知らせます。
    リセットする時はボタンを押して下さい。万一ボタンが押した
    ままになっていても、内部は遮断されます。
  • 防水、防塵用の透明キャップもあります。
  • 用 途
    バッテリー充電器の逆接、過負荷保護。電勤車両、電動工具等のモーターの保護などに最適です。
  • 防水、防麈構造のオートリセットタイプです。
  • 用 途
    バッテリー充電器の逆接、過負荷保護。電動車両、電動工具等のモーターの保護などに最適です。

■ 仕様

項  目 性      能
最高使用電圧 AC250V / DC36V

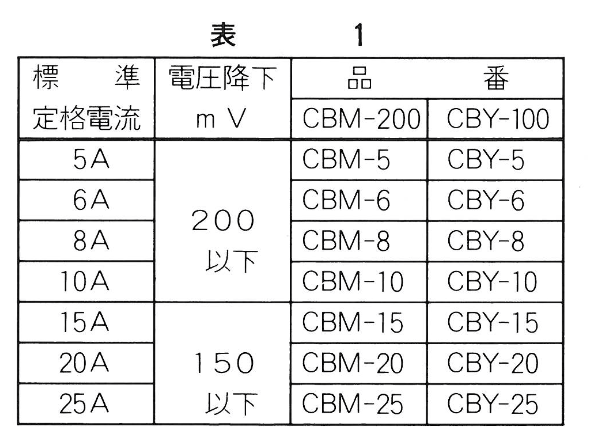

定格電流 表1参照

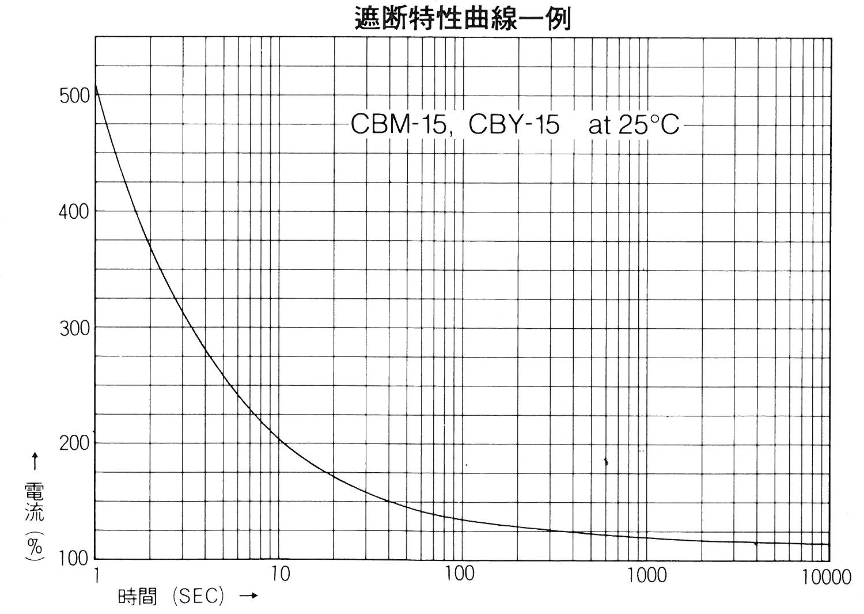

遮断特性(at25℃) 定格電流の100 %で遮断しないこと。
定格電流の130 %で1時間以内に遮断すること。
定格電流の200 %で2分以内に遮断すること。
復帰特性(at25℃) 遮断後2分以内に復帰可能なこと。( CBY-100は自動復帰すること)
最大許容遮断電流 AC250V -200A / DC36V - 1000A
端子間電圧降下 定格電流を通電した場合、表1の値を超えないこと。
耐久性 定格電流の200% の電流(抵抗負荷)を通電した場合の遮断、復帰能力は3,000回以上。
耐震性 XYZ各方向に20~2,000Hz , 掃引周期1分で5Gの振動を1時間加えた後、各特性を満足すること。
耐電圧 端子と金属取付部間、AC1500V 1分間以上
絶縁抵抗 端子と金属取付部間、DC500Vメガーにて100MΩ以上
耐衝撃性 重力加速度100Gで垂直落下させた後、各特性を満足すること。

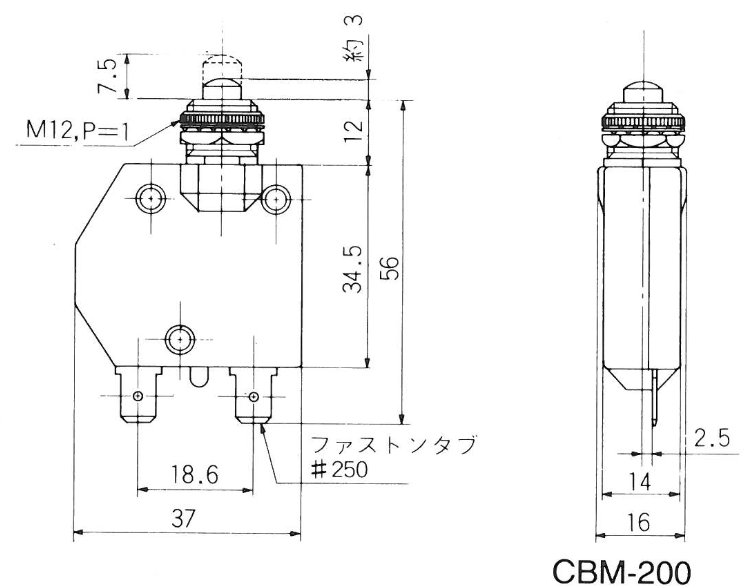

■ 寸法図
